产品中心 当前位置 > 北弘泵业 > 产品展示 > 磁力泵 >

  • CQB-G系列高温磁力驱动离心泵
  • -详细参数

一,CQB-G系列高温磁力驱动离心泵概述:
CQB-G系列高温磁力驱动离心泵采用多重循环冷却结构,保障了原动力和磁传动的可靠性和稳定性,同时采用柱销联轴器减少了泵的噪音和震动,便拆式和柱销联轴器同时使用,使泵的结构增长,更有利于泵的散热.同时,也十分方便用户的维修或更换零件,在泵的外转子部分还设计了散热风叶,确保磁钢的稳定性.本系列泵适用于输送高温介质,温度≤300℃.

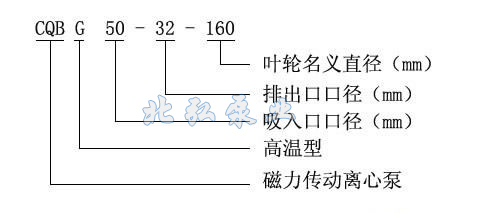

二,CQB-G系列高温磁力驱动离心泵型号意义:

CQB-G系列高温磁力驱动离心泵型号意义

三,CQB-G系列高温磁力驱动离心泵安装和调试
(1)CQB-G系列高温磁力驱动离心泵应水平安装.开车前应检查冷却箱之润滑油油位.若油位过低时应及时补充.开泵前.首先应打开冷却水回路.进水管阀门的开启度应根据泵正常工作后冷却出水管的温度进行调节.
(2)当抽吸液面高于果轴心线时.起动前打开吸入管道阀门即可.若抽吸液面低于泵轴心线时.管道需配备底阀.
(3)CQB-G系列高温磁力驱动离心泵使用前应进行检查.电机风叶转动要灵活.无卡住及异常声响.各紧固件要紧固.
(4)检查电机旋转方向是否与磁力泵转向标记一致.
(5)电机启动后.缓慢打开排出阀.待泵进入正常工作状态后.再将排出阀调到所需开度.泵停止工作前.应先关闭排出阀门.然后切断电源.再关闭冷却水管阀门.

四,CQB-G系列高温磁力驱动离心泵使用注意事项
(1)因磁力泵轴承的冷却和润滑是靠被输送的介质.所以绝对禁止空运转.同时避免在工作中途停电后再启动时所造成时空栽运转.
(2)被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器.
(3)被输送的介质及其温度应在泵材允件范围内.泵的使用温度〈280℃,工作压力1.6MPa, 密度不大于1840kg/m3,粘度不大于30cm2/S的不含硬颗粒和扦维的液体.特殊工况应严格按合同协议規定.
(4)对于输送液为易沉淀结品的介质,使用后应及时清洗,排净泵内枳液.
(5)磁力泵正常运行1000小时后.应拆检轴承和端面动环的麿损情况,并更換不宜再用的&损件.
(6)CQB-G系列高温磁力驱动离心泵内外磁性联轴器采用高性能永磁材料,可能对下列器件产生潜在危害,请将下列器件与本系列泵保持距离.如:心脏起博器,信用卡及其它磁卡,计算器,计算机磁盘,手表等.

型 号

口径

流量
(m3/h)

扬程m

气蚀余粮
(NPSH)r(m)

电机功率
KW

转速
(r/min)

电压
(V)

进口(mm)

出口(mm)

CQB32-20-125G

32

20

3.2

20

4.5

1.5

2900

380

CQB32-20-160G

32
20
3.2

32

4.5

2.2

2900

380

CQB40-25-125G

40

25

6.3

20

4.5

2.2

2900

380

CQB40-25-160G

40
25
6.3

32

4.5

3

2900

380

CQB40-25-200G

40
25
6.3

50

4.5

5.5

2900

380

CQB50-32-125G

50

32

12.5

20

4.0

3

2900

380

CQB50-32-160G

50
32
12.5

32

4.0

4

2900

380

CQB50-32-200G

50
32
12.5

50

4.0

7.5

2900

380

CQB50-32-250G

50
32
12.5

80

4.0

15

2900

380

CQB65-50-125G

65

50

25

20

4.0

5.5

2900

380

CQB65-50-160G

65
50
25

32

4.0

7.5

2900

380

CQB65-40-200G

65

40

25

50

4.0

15

2900

380

CQB65-40-250G

65
40
25

80

4.0

22

2900

380

CQB80-65-125G

80

65

50

20

3.5

7.5

2900

380

CQB80-65-160G

80
65
50

32

3.5

15

2900

380

CQB80-50-200G

80

50

50

50

3.5

22

2900

380

CQB80-50-250G

80
50
50

80

3.5

37

2900

380

CQB100-80-125G

100

80

100

20

3.2

15

2900

380

CQB100-80-160G

100
80
100

32

3.2

22

2900

380

CQB100-65-200G

100

65

100

50

3.2

37

2900

380

CQB100-65-250G

100
65
100

80

3.2

55

2900

380
