3G小流量三螺杆泵,小流量三螺杆泵,三螺杆泵

3G小流量三螺杆泵
-详细参数

3G小流量三螺杆泵用途:
用来输送温度≤150℃,粘度5-760cSt,不含固体颗粒,无腐蚀性,具有润滑性能的介质.
适用压力范围:0.6-2.5Mpa;
适用流量范围:0.6-123m3 /h.
主要应用于燃油输送,液压工程,船舶工程,石化及其他工业.

3G小流量三螺杆泵优点:
(1)介质为直线连续输送,无搅拌,无脉动;
(2)振动小,噪音低;
(3)压力高,效率高;
(4)结构简单,拆装方便;
(5)体积小重量轻;
(6)磨损轻微,寿命长.

3G小流量三螺杆泵结构特点:
一般采用机械密封(特殊要求,可选用磁力驱动,零泄露结构).泵通过爪型联轴器由电动机驱动.从主轴外伸端向泵看,为顺时针旋转.

3G小流量三螺杆泵选泵注意事项
1,介质的润滑性,清洁度,腐蚀性.
2,介质的粘度,温度.
3,介质进,出口压力,安装高度.
4,使用场合的防爆要求.
5,订货时请注明规格,型号,设计使用压力,转速,介质粘度,温度,电机防爆级别,介质名称.

3G小流量三螺杆泵应在吸排停止阀全开的情况下起动，以防过载或吸空。
3G小流量三螺杆泵虽然具有干吸能力，但是必须防止干转，以免擦伤工作表面。
假如泵需要在油温很低或粘度很高的情况下起动，应在吸排阀和旁通阀全开的情况下起动，让泵起动时的负荷低，直到原动机达到额定转速时，再将旁通阀逐渐关闭。
当旁通阀开启时，液体是在有节流的情况下在泵中不断循环流动的，而循环的油量越多，循环的时间越长，液体的发热也就越严重，甚至使泵因高温变形而损坏，必须引起注意。
3G小流量三螺杆泵拆卸、组装及调整的要求：
拆卸3G小流量三螺杆泵的轴封、轴承锁母，用力要轻，防止损坏丝扣；拆卸轴承盒与泵体的联接螺栓，拆内端盖，然后可以抽螺杆，抽螺杆要用专用工具，将三只或二只螺杆同时抽出。
组装及调整3G小流量三螺杆泵时，螺杆端面与端盖相接触部分、螺杆与轴承套间，组装前要加一点润滑油，防止组装过程中手盘车时，这些部位干摩擦；紧固外端盖、轴承盒与泵体的联接螺栓，要对称操作，用力要均匀，边紧边盘动螺杆。

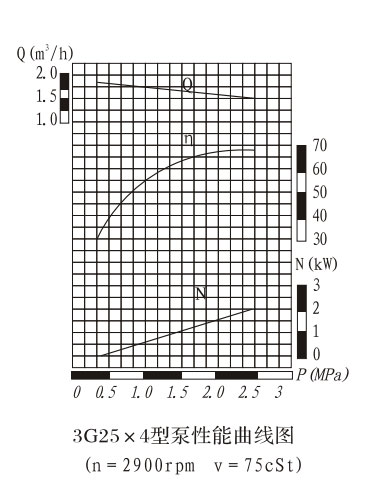

3G25*4-46泵性能曲线图

螺杆泵按泵的用途分类共分为5个系列

系列代号	主要用途	性能范围
系列代号	主要用途	流量 m3/h	压力 MPa
3G	输送3-20oE润滑油,温度≤80℃,Lub oil visc3-20oE;temp≤80℃	0.6-570	2.5
3GR	输送3-50oE重质燃油，温度≤120℃,Heavy feul lil visc3-50oE;temp≤120℃	0.6-570	2.5
3GR	输送1.2-5oE轻质燃油,温度≤120℃,Light feul oil visc1.2-5oE;temp≤120℃	0.6-570	1.6
3GW	输送高温加热燃油,温度≤150℃,High temp feul heated oil;temp≤150℃	0.6-363	1.6
3GN	输送100oE高粘度油料,温度≤80℃,High visc oil 100oE;temp≤80℃	0.6-636	2.5

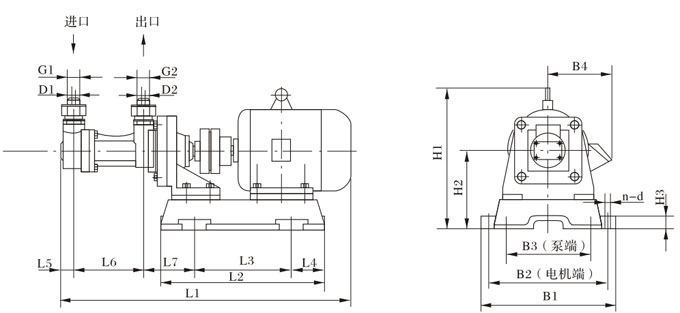

3G25×4、3G36×4外形及安装尺寸

泵型号	机座号	L1	L2	L3	L4	L5	L6	L7	B1	B2	B3	B4	H1	H2	H3	n-d	D1×G1	D2×G2
25×4	80 90S 90L 100L	583 608 643 665	340 380 380 415	200 250 250 265	70 65 65 75	29 29 29 29	125 125 125 125	95.5 90.5 90.5 101.5	280 280 280 305	240 240 240 265	240 240 240 265	150 160 160 160	255 265 265 315	160 160 160 170	20 20 20 20	4-φ15 4-φ15 4-φ15	φ25×φ34 φ25×φ34 φ25×φ34	φ20×φ34 φ20×φ34 φ20×φ34
36×4	100L 112M 132S	770 790 865	438 438 518	298 298 368	70 70 75	44 44 44	168 168 168	112 117 117	330 350 380	290 310 340	290 310 340	180 190 210	337 345 375	192 192 192	20 20 20	4-φ19 4-φ19 4-φ19	φ50×φ59 φ50×φ59 φ50×φ59	φ40×φ50 φ40×φ50 φ40×φ50

3G小流量三螺杆泵性能参数表

型号	排出压力 P MPa	流量 Q		转速 n r/min	必需汽蚀余量 r m	效率 η %	电动机
型号	排出压力 P MPa	m3/h	L/min	转速 n r/min	必需汽蚀余量 r m	效率 η %	功率kw	型号
25×4-46	1.0	0.8	13	1450	4	62	0.75	Y802-4
	2.5	0.6	10	1450	4	60.6	1.5	Y90L-4
	1.0	2.0	33	2900	4.5	59.4	1.5	Y90S-2
	2.5	1.6	26	2900	4.5	69	3	Y100L-2
30×4-46	1.0	1.6	26	1450	4.5	63.5	1.1	Y90S-4
	2.5	1.2	20	1450	4.5	61	2.2	Y100L1-4
	1.0	3.6	60	2900	5	60	2.2	Y90L-2
	2.5	3.2	53	2900	5	69	4	Y112M-2
36×4-46	1.0	2.8	46	1450	4.5	66	2.2	Y100L1-4
	2.5	2.4	40	1450	4.5	66.5	4	Y112M-4
	1.0	6.5	108	2900	5	60.5	4	Y112M-2
	2.5	6	100	2900	5	72	7.5	Y132S2-2
42×4-46	1.0	4.8	80	1450	5	62	4	Y112M-4
	2.5	4.2	70	1450	5	73	5.5	Y132S1-4
	1.0	10.5	175	2900	5.5	61	5.5	Y132S1-2
	2.5	10	166	2900	5.5	72	15	Y160M2-2
45×4-46	1.0	6.3	106	1450	5	70	3	Y100L2-4
	2.5	5.9	99	1450	5	74	7.5	Y132M-4
	1.0	13.5	225	2900	5.5	60	7.5	Y132S2-2
	2.5	13	217	2900	5.5	75	15	Y160M2-2
60×4-46	1.0	15.5	255	1450	5	71.3	11	Y160M-4
	2.5	14.5	245	1450	5	74	15	Y160L-4
	1.0	32	533	2900	5.5	63	18.5	Y160L-2
	2.5	31.5	525	2900	5.5	77	37	Y200L2-2
70×2-46	0.6	24	400	1450	5	71	7.5	Y132M-4
	1.0	23.5	390			75	11	Y160M-4
	1.6	22.5	370			76	15	Y160L-4
70×4-46	1.0	24.5	408	1450	5	72.5	18.5	Y180M-4
70×4-46	2.5	23.5	392	1450	5	79	30	Y200L-4
80×2-46	0.6	36.5	608	1450	5	72	11	Y160M-4
	1.0	35	594			75.5	18.5	Y180M-4
	1.6	34.5	575			76.5	22	Y180L-4
80×4-46	1.0	37	617	1450	5.5	72	30	Y200L-4
80×4-46	2.5	35	590	1450	5.5	78.1	45	Y225M-4
100×2-46	0.6	72.5	1208	1450	5	73	22	Y180L-4
	1.0	71	1183			77	37	Y225S-4
	1.6	60.5	1158			79	45	Y225M-4
100×4-46	1.0	72.5	1208	1450	5.5	73	55	Y250M-4
100×4-46	2.5	70	1165	1450	5.5	78.5	75	Y280S-4
S100×3-27	0.6	72	1196	1450	6	62	22	Y180L-4
	1.6	70	1160			72	55	Y250M-4
	2.5	69	1145			74	75	Y280S-4
S120×3-27	0.8	123	2055	1450	6	74.5	55	Y250M-4
	1.5	120	2010			76	90	Y280M-4
	2.5	115	1920			78.5	132	Y315M-4
