磁力驱动齿轮泵属于外啮合齿轮泵，在KCB、YCB基础上改进设计的，采用磁力驱动装置。磁力驱动齿轮泵的工作原理：磁传动部分由内、外磁转子组成，由隔套将内磁转子与外磁传子及介质隔绝，内磁铁装于泵轴上，外磁传子由电机驱动，利用现代磁学原理，实现非接触的力矩传递，达到驱动泵的目的。磁力驱动齿轮泵有别于其他机械密封形式泵，只有静密封，没有动密封，从根本上解决了其他密封形式泵的跑、冒、滴、漏问题，做到了完全无泄漏，从而被誉为高环保型的高科技产品。
磁力驱动齿轮泵适用于石化行业工艺流程中输送不含固体颗粒和纤维，温度不高于300℃粘度为5～1500cst的有一定润滑性的流体。适于输送不含颗粒的有毒有害、易燃易爆、强腐蚀性和贵重的液体。现有KCB型磁力齿轮泵、YCB型磁力驱动齿轮泵、2CY型磁力齿轮泵.
适用范围
磁力驱动齿轮泵用于输送不能有泄漏的工况。适用于各种液体的取样、输送、分发、循环、罐装等行业，特别适合于有腐蚀、有毒、污染、渗透性强、昂贵介质的输送。温度不高于300℃，粘度为5～1500cst。
结构特点
磁力驱动齿轮泵由齿轮、轴、壳体、前后盖、支架、隔套、磁力联轴器等组成，根据使用介质，泵可选用灰鉄、碳钢、不锈钢等多种材质，磁材料选用钐钴稀土永磁材料，隔套采用不锈钢材料。
(1)磁力齿轮泵内所有运转部件利用输送介质润滑。
(2)磁力驱动齿轮泵结构简单、紧凑。适用性强，免泄漏维护。
(3)磁传动装置采用稀土永磁材料，全密封，无泄露，安全可靠。
安装说明：
1、磁力泵应水平安装，不宜竖立，对于特殊要求垂直安装的场合，电机务必朝 上。
2、起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底阀。
3、泵使用前应进行检查，电机风叶转动要灵活，无卡住无异常声响，各紧固件要紧固。
4、检查电机旋转方向是否与磁力泵转向标记一致。
磁力驱动泵使用注意事项:
1、因磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空动转，同时避免在工作中途停电后再启动时 所造成时空载运转。
2、被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。
3、泵在使用中环境温度应小于40℃，电机温升不得超过75℃。
4、 被输送的介质及其温度应在泵材允许范围内（详见附表）。金属泵的使用温 度100度-300度，粒度不大于30×10- 6m2/s的不含硬颗粒和纤维的液体。
KCB磁力传动齿轮泵结构特点 :
（１）泵内所有运转部件利用输送介质润滑
（２）设有安全阀超载保护
（３）全密封，无泄露
（４）可正反转，对泵没有任何影响
KCB磁力传动齿轮泵标准性能表
|
型号
type
|
流量Ｑ
Capacity
|
进出口直径Diameter
|
转速n
Speed
(r/min)
|
规定压力Pressure
(MPa)
|
必需汽蚀余量NPSHr(m)
|
效率η
Effi.
(%)
|
电动机Ｍotor
|
重量(Kg)
|
|
(m3/h)
|
(l/min)
|
英制
|
公制
|
功率
(Kw)power
|
型号
Type
|
|
KCB-18.3
|
1.1
|
18.3
|
G3/4
|
Φ15
|
1400
|
1.45
|
5
|
44
|
1.5
|
Y90L-4
|
62
|
|
KCB-33.3
|
2
|
33.3
|
G3/4
|
Φ15
|
1420
|
1.45
|
5
|
44
|
2.2
|
Y100L1-4
|
67
|
|
KCB-55
|
3.3
|
55
|
G1
|
Φ25
|
1400
|
0.33
|
3
|
41
|
1.5
|
Y90L-4
|
64
|
|
KCB-83.3
|
5
|
83.3
|
G11/2
|
Φ38
|
1400
|
0.33
|
3
|
43
|
2.2
|
Y100L1-4
|
70
|
|
KCB-200
|
12
|
200
|
G2
|
Φ50
|
1420
|
0.33
|
5
|
46
|
4
|
Y112-4
|
135
|
|
KCB-300
|
18
|
300
|
G3
|
Φ70
|
1440
|
0.36
|
5
|
42
|
5.5
|
Y132M2-4
|
175
|
|
KCB-483.3
|
29
|
483.3
|
G3
|
Φ70
|
960
|
0.36
|
5.5
|
42
|
7.5
|
Y132M2-4
|
213
|
|
11
|
Y132M-4
|
|
KCB-633
|
38
|
633
|
G4
|
Φ100
|
970
|
0.28
|
5
|
43
|
11
|
Y160L-4
|
275
|
|
KCB-960
|
58
|
960
|
G4
|
Φ100
|
1470
|
0.28
|
5
|
43
|
18.5
|
Y180M-4
|
305
|
|
22
|
Y180L
|
|

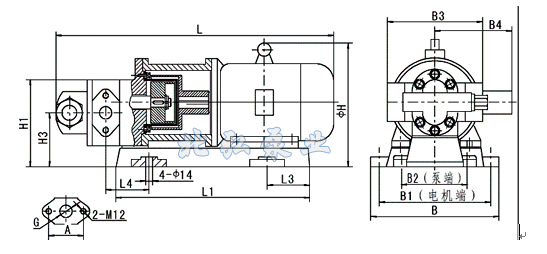

型号
|
L
|
L1
|
L2
|
L3
|
L4
|
L5
|
H
|
H1
|
H2
|
H3
|
H4
|
B
|
B1
|
B2
|
B3
|
B4
|
A
|
G
|
重量(kg)
Weight
|
|
KCB-18.3
|
566
|
391
|
239
|
86
|
75
|
86
|
230
|
176
|
130
|
109
|
40
|
259
|
225
|
190
|
155
|
192
|
52
|
G3/4"
|
62
|
|
KCB-33.3
|
618
|
416
|
256
|
86
|
82
|
93
|
285
|
186
|
140
|
119
|
50
|
279
|
245
|
190
|
180
|
192
|
52
|
G3/4"
|
67
|
|
KCB-55
|
595
|
391
|
239
|
86
|
89.5
|
100.5
|
230
|
176
|
130
|
109
|
40
|
259
|
225
|
190
|
155
|
192
|
70
|
G1"
|
64
|
|
KCB-83.3
|
652
|
416
|
256
|
94
|
102
|
113
|
285
|
186
|
140
|
119
|
50
|
279
|
245
|
190
|
180
|
192
|
78
|
G11/2"
|
70
|
|

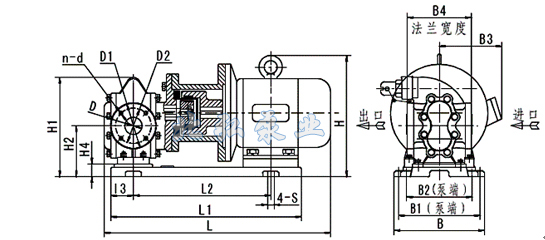

型号
|
L
|
L1
|
L2
|
L3
|
L4
|
n-S
|
H
|
H1
|
H2
|
H3
|
H4
|
B
|
B1
|
B2
|
B3
|
B4
|
D
|
D1
|
D2
|
n-d
|
重量
Weight
(kg)
|
|
KCB-135
|
709
|
577
|
419
|
58
|
905
|
4-Ф16
|
355
|
314
|
168
|
202
|
50
|
326
|
290
|
240
|
190
|
214
|
Ф50
|
Ф110
|
Ф140
|
4×M 12
|
135
|
|
KCB-200
|
|
KCB-300
|
883
|
715
|
502
|
80
|
124
|
4-Ф22
|
423
|
378
|
198
|
240
|
70
|
390
|
340
|
280
|
210
|
228
|
Ф70
|
Ф123
|
Ф155
|
6×M 14
|
173
|
|
KCB-483.3
|
883
|
715
|
502
|
80
|
124
|
423
|
378
|
198
|
240
|
70
|
390
|
340
|
280
|
210
|
238
|
Ф70
|
Ф123
|
Ф155
|
6×M 14
|
175
|
|
972
|
795
|
565
|
80
|
124
|
465
|
378
|
198
|
240
|
70
|
450
|
400
|
290
|
255
|
228
|
Ф70
|
Ф123
|
Ф155
|
6×M 14
|
213
|
|
KCB-633
|
1074
|
901
|
629
|
100
|
145
|
500
|
455
|
258
|
275
|
70
|
450
|
450
|
400
|
285
|
280
|
Ф100
|
Ф158
|
Ф190
|
8×M 14
|
275
|
|
KCB-960
|
1099
|
900
|
635
|
100
|
145
|
525
|
455
|
258
|
275
|
70
|
|
470
|
420
|
285
|
280
|
Ф100
|
Ф158
|
Ф190
|
8×M 14
|
305
|
