KCB不锈钢齿轮泵用途
KCB不锈钢齿轮泵主要用于各种机械设备中的润滑系统中输送润滑油,适用于输送粘度为5×10-6～1.5×10-3m2/s (5-1500cSt),温度在300℃以下的具有润滑性的油料.不锈钢齿轮泵,可输送无润滑性的油料,饮料,低腐蚀性的液体.配用铜齿轮可输送低内点液体,如汽油,苯等.本系列不锈钢泵除配置普通电机外,还可根据用户需要配置同规格的防爆电机.材质:304.316.316L不锈钢.
KCB不锈钢齿轮泵适用范围
在输油系统中可用作传输,增压泵;
在燃油系统中可用作输送,加压,喷射的燃油泵;
在卫生条件要求较高的场合,如医药,食品等行业;在有弱腐蚀性的场合,如精细化工,化妆品,印染,酿造行业.
在一切工业领域中,均可作润滑油泵用.
KCB不锈钢齿轮泵结构特点
KCB不锈钢齿轮泵主要有齿轮,轴,泵体,安全阀,轴端密封所组成.齿轮经热处理有较高的硬度和强度,与轴一同安装在可更换的轴套内运转.泵内全部零件的润滑均在泵工作时利用输出介质而自动达到.
KCB不锈钢齿轮泵内有设计合理的泄油和回油槽,是齿轮在工作中承受的扭矩力小,因此轴承负荷小,磨损小,泵效率高.
KCB不锈钢齿轮泵设有安全阀作为超载保护,安全阀的全回流压力为泵额定排除压力的1.5倍,也可在允许排出压力范围内根据实际需要另外调整.但注意本安全阀不能作减压阀的长期工作,需要时可在管路上另行安装.
从主轴外伸端向泵看,为顺时针旋转.
大流量齿轮油泵,齿轮泵,缷油泵,输油泵,原油泵,船用齿轮泵等.
流量:1.1m3/h-600m3/h压力:0.28MPa--2.5MP.
KCB不锈钢齿轮泵主要用于油田,油库,港口,码头,船舶等大流量输油,卸油!
KCB不锈钢齿轮泵的使用注意事项：
(1)安装完毕后，用手转动联轴器检查有无碰擦现象。
(2)为防止杂物进人泵内，泵进口处设过滤器，过滤面积大于管路截面积的3一4倍。
(3)严禁空运转。
(4)扬程高的泵在出口管路上应装止回阀，以防突然停机的水锤破坏。
(5)开泵程序:开车前打开进口阀门，将泵内灌满须输送的液体;关闭出口阀;点动电扬机，检查泵的转向是否正确;泵启动后，出口阀应缓慢开启，KCB不锈钢齿轮泵达到正常运行状态后，再将出口阀调到所需开度。试运转5--10min，如无异常，可投入运行。
停车程序:关闭出口阀门;切断电源;关闭进口，长期停机不用时，清洗泵内流道并切断电源。 KCB不锈钢齿轮泵齿轮采用渐开线斜齿轮结构，采用耐腐蚀氟胶骨架油封和聚四氟高温填料密封组合装配，密封效果好，耐温高。特殊工况条件可以采用不锈钢耐腐蚀机械密封。
KCB不锈钢齿轮泵型泵在泵体中装有一对回转齿轮，依靠两齿轮的相互啮合，把泵内的整个工作腔分两个独立的部分。
KCB不锈钢齿轮油泵运转时主动齿轮带动被动齿轮旋转，当齿轮脱开啮合时在吸入侧就形成局部真空，液体被吸入。被吸入的液体充满齿轮的各个齿谷而带到排出侧，齿轮进入啮合时液体被挤出而排出泵外。
KCB不锈钢齿轮泵性能参数表
| 型号 | 流量 Q | 转速 n
r/min | 排出压力 p
Mpa | 必需汽
蚀余量
r
m | 效率
η
% | 电机 |
| m3/h | L/min | 功率KW | 型号 |
| KCB-18.3 | 1.1 | 18.3 | 1400 | 1.45 | 5 | 44 | 1.5 | Y90L-4 |
| 2CY-1.1/1.45 |
| KCB-33.3 | 2 | 33.3 | 1420 | 1.45 | 5 | 44 | 2.2 | Y100L1-4 |
| 2CY-2/1.45 |
| KCB-55 | 3.3 | 55 | 1400 | 0.33 | 7 | 41 | 1.5 | Y90L-4 |
| 2CY-3.3/0.33 |
| KCB-83.3 | 5 | 83.3 | 1420 | 0.33 | 7 | 43 | 2.2 | Y100L1-4 |
| 2CY-5/0.33 |
| KCB-135 | 8 | 135 | 940 | 0.33 | 5 | 46 | 2.2 | Y112M-6 |
| 2CY-8/0.33 |
| KCB-200 | 12 | 200 | 1440 | 0.33 | 5 | 46 | 4 | Y112M-4 |
| 2CY-12/0.33 |
| KCB-300 | 18 | 300 | 960 | 0.36 | 5 | 42 | 5.5 | Y132M2-6 |
| 2CY-18/0.36 |
| KCB-483.3 | 29 | 483.3 | 1440 | 0.36 | 5.5 | 42 | 11 | Y160M-4 |
| 2CY-29/0.36 |
| KCB-633 | 38 | 633 | 970 | 0.28 | 6 | 43 | 11 | Y160L-6 |
| 2CY-38/0.28 |
| KCB-960 | 58 | 960 | 1470 | 0.28 | 6.5 | 43 | 18.5 | Y180M-4 |
| 2CY-58/0.28 |
| KCB-1200 | 72 | 1200 | 740 | 0.6 | 7 | 43 | 37 | Y280S-8 |
| KCB-1600 | 95 | 1600 | 980 | 45 | Y280S-6 |
| KCB-1800 | 112 | 1800 | 740 | 0.6 | 7.5 | 43 | 55 | Y315S-8 |
| KCB-2500 | 150 | 2500 | 985 | 75 | Y315S-6 |
| KCB-2850 | 170 | 2850 | 740 | 0.6 | 8 | 44 | 90 | Y315L1-8 |
| KCB-3800 | 230 | 3800 | 989 | 110 | Y315L1-6 |
| KCB-4100 | 245 | 4100 | 743 | 0.6 | 8 | 44 | 132 | Y355M1-8 |
| KCB-5400 | 325 | 5400 | 989 | 160 | Y355M1-6 |
| KCB-5600 | 330 | 5600 | 744 | 0.6 | 8 | 44 | 160 | Y355M2-8 |
| KCB-7600 | 460 | 7600 | 989 | 200 | Y355M3-6 |
| KCB-7000 | 420 | 7000 | 744 | 0.6 | 8 | 44 | 185 | Y355L1-8 |
| KCB-9600 | 570 | 9600 | 989 | 250 | Y355L2-6 |

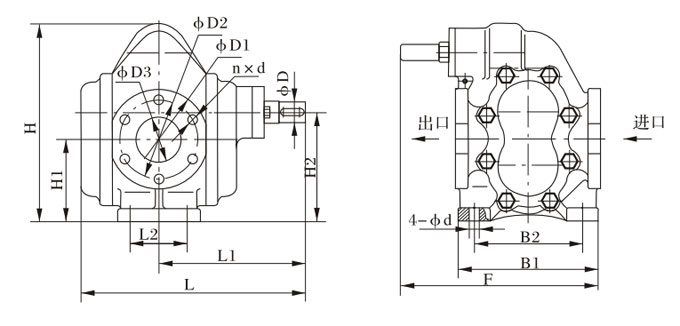

KCB200-960型齿轮泵外型、安装尺寸
| 型号 | L | L1 | L2 | B1 | B2 | H | H1 | H2 | F | φD1 | φD2 | φD3 | n×d | φD | 4-φd |
| KCB-200 | 290 | 200 | 66 | 214 | 160 | 263.5 | 118 | 152.5 | 300 | 140 | 110 | 50 | 4-M12 | 28 | 13 |
| KCB-300 | 354 | 230 | 90 | 225 | 180 | 308 | 128 | 170 | 318 | 155 | 123 | 70 | 6-M14 | 32 | 16 |
| KCB-483.3 | 354 | 230 | 90 | 225 | 180 | 308 | 128 | 170 | 318 | 155 | 123 | 70 | 6-M14 | 32 | 16 |
| KCB-633 | 415 | 270 | 120 | 280 | 175 | 385 | 188 | 205 | 380 | 190 | 158 | 100 | 8-M14 | 38 | 18 |
| KCB-960 | 415 | 270 | 120 | 280 | 175 | 385 | 188 | 205 | 380 | 190 | 158 | 100 | 8-M14 | 38 | 18 |

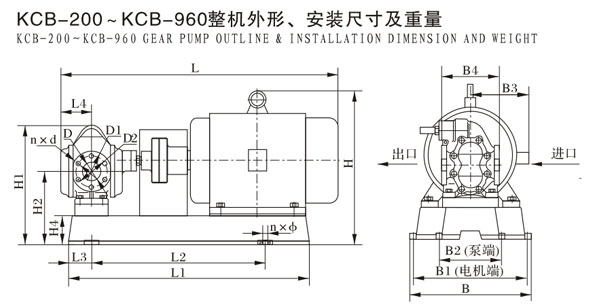

KCB-200--KCB-960整机外形，安装尺寸及重量
| 型号 | L | L1 | L2 | L3 | L4 | n×φ | H | H1 | H2 | H3 | H4 | B | B1 | B2 | B3 | B4 | D | D1 | D2 | n×d | 重量
Weight(kg) |
| KCB-200 | 709 | 577 | 419 | 58 | 90 | 4×φ16 | 355 | 314 | 168 | 202 | 50 | 326 | 290 | 240 | 190 | 214 | φ50 | φ110 | φ140 | 4×M12 | 135 |
| KCB-300 | 883 | 715 | 502 | 80 | 124 | 4×φ22 | 423 | 378 | 198 | 240 | 70 | 390 | 340 | 280 | 210 | 228 | φ70 | φ123 | φ155 | 6×M14 | 173 |
| KCB-483.3 | 972 | 795 | 565 | 890 | 124 | 4×φ22 | 465 | 378 | 198 | 240 | 70 | 450 | 400 | 290 | 255 | 228 | φ70 | φ123 | φ155 | 6×M14 | 213 |
| KCB-633 | 1074 | 901 | 629 | 100 | 145 | 4×φ22 | 500 | 455 | 258 | 275 | 70 | 450 | 400 | 285 | 255 | 280 | φ100 | φ158 | φ190 | 8×M14 | 274.5 |
| KCB-960 | 1099 | 900 | 635 | 100 | 145 | 4×φ22 | 525 | 455 | 283 | 275 | 70 | 470 | 420 | 285 | 285 | 280 | φ100 | φ158 | φ190 | 8×M14 | 304.5 |
KCB系列齿轮泵性能曲线图
各型齿轮泵性能参数中给出的排出压力是给出的大工作压力值，在此范围内泵均能正常工作，其工作范围见下图。

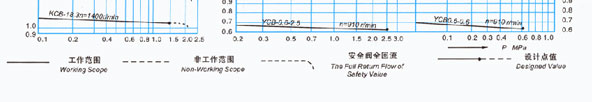

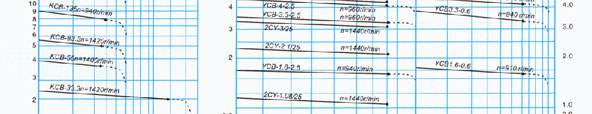

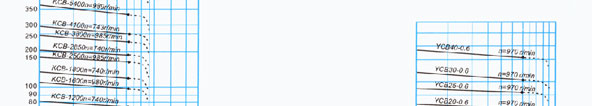

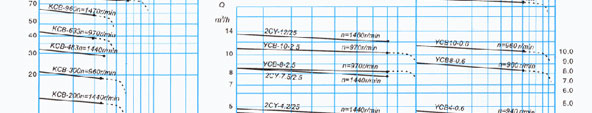

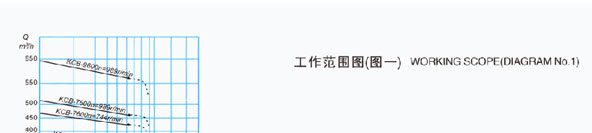

KCB系列齿轮泵工作范围图
